Khi nào nên sử dụng đầu dò nhiệt điện trở NTC và tại sao cần thiết

Các đầu dò nhiệt điện trở NTC từ lâu đã được sử dụng để đo mức chất lỏng và nhiệt độ trong các ngành công nghiệp mở rộng từ điện tử ô tô đến công nghệ y tế đến năng lượng xanh. Các ứng dụng của họ là vô tận, và mục đích của họ là rất quan trọng.

Một thăm dò thermistor là nếu không xác định là một thermistor hạt được sản xuất như một hạt trần đóng gói với epoxy hoặc kính mà thường được trồng trong chậu trong một kim loại hoặc nhựa nhà ở với hai dây nhiệt độ cao cách nhiệt.

Những nhiệt điện NTC này có thể được tìm thấy ở tất cả những nơi chúng ta sống và làm việc, từ khi chúng ta thức dậy và pha cà phê cho đến cuối ngày khi chúng ta về nhà và thư giãn trước tivi. Chúng không thể thiếu đối với những chiếc xe chúng ta lái xe đi làm, máy tính cần thiết để thực hiện công việc và các thiết bị chúng ta sử dụng để chuẩn bị thức ăn vào cuối ngày.

Hiểu tác động của các đầu dò cảm biến nhiệt độ

Do mức độ phổ biến của chúng, điều quan trọng là phải hiểu các đầu dò nhiệt điện trở NTC hoạt động như thế nào , ở khả năng nào và tiềm năng của chúng là gì. Một phần của sự hiểu biết này bao gồm việc tính đến các tính chất điện của các đầu dò tuân theo các nguyên tắc hoạt động nhất định, bao gồm điện trở , điện dung, siêu âm, phóng xạ, và áp suất và độ dẫn nhiệt.

Với tính phổ biến và phạm vi ứng dụng của chúng, và mặc dù số lượng lớn kích thước và hình dạng nhiệt điện trở, không thể sản xuất một tổ hợp đầu dò nhiệt điện trở NTC phổ quát. Loại thiết bị cảm biến nhiệt độ được sử dụng trong ô tô để đo nhiệt độ nước làm mát khác rất nhiều so với loại cảm biến nhiệt độ được sử dụng để đo nhiệt độ cho tuabin gió.

Đầu dò nhiệt điện trở trong đổi mới ô tô

Nếu không có cảm biến nhiệt độ nhiệt điện trở, nhiều ô tô, thiết bị, thiết bị công nghiệp và bất cứ thứ gì cần điện về cơ bản sẽ không hoạt động bình thường hoặc hoàn toàn không hoạt động. Các kỹ sư phụ thuộc vào các cảm biến nhiệt điện trở NTC này khi xem xét thiết kế cho bất kỳ sản phẩm nào tạo ra năng lượng, nóng hoặc lạnh và yêu cầu đo nhiệt độ, kiểm soát và độ chính xác.

Năm 1966, các phương tiện ô tô đã sử dụng khoảng hai nhiệt điện trở trên mỗi đơn vị để báo cáo cho các đồng hồ đo và mô-đun điều khiển điện tử khác nhau. Trong những năm 1970, con số đó đã tăng lên 15, vào những năm 1980 lên tới 40 cảm biến NTC và trong thập niên 90 có 60 cảm biến nhiệt độ nhiệt điện trở trong xe. Ngày nay, xe ô tô sử dụng từ 80 đến 100 NTC nhiệt.

Sự gia tăng theo cấp số nhân của các thiết bị cảm biến nhiệt độ này chủ yếu được thúc đẩy theo thời gian bởi sự phức tạp và cải tiến công nghệ trong xe ô tô. Khi công nghệ ô tô đã tăng lên và được cải thiện, thì nhu cầu về cảm biến nhiệt độ cũng tăng theo. Có thể thấy sự cần thiết phải phát hiện, điều chỉnh và kiểm soát nhiệt độ trong xe trong máy sưởi ghế và điều hòa không khí, đồng hồ đo nhiệt độ dầu, rã đông cho cửa sổ và gương, pin li-ion trong xe điện, và thậm chí chỉ là hệ thống sưởi và làm mát điều chỉnh và kiểm soát nhiệt độ cabin của xe.

Ngoài ra, nhiều tính năng và quy trình yêu cầu cảm biến để cải thiện hiệu suất của xe, sự thuận tiện cho người lái, an toàn ô tô và giảm hoặc kiểm soát khí thải. Xe ngày nay thể hiện trí thông minh nhân tạo nhiều hơn, một phần trong đó là nhu cầu cảm nhận và điều chỉnh nhiệt độ. Ví dụ, các bộ điều nhiệt mà trước đây được sử dụng để đo nhiệt độ chất làm mát và kiểm soát nhiệt độ khí hậu trong cabin giờ đã được thay thế bằng cảm biến nhiệt độ nhiệt điện trở, có thời gian đáp ứng nhanh hơn cũng như chính xác hơn. Một ứng dụng không thể thiếu khác của cảm biến NTC trong ô tô là khả năng phát hiện mức dầu và độ nhớt và sau đó cảnh báo cho người lái xe hoặc người vận hành khi cần thay đổi.

Năng lượng xanh, công nghệ y tế và các ứng dụng khác cho đầu dò NTC

Trong lĩnh vực y tế, các đầu dò cảm biến nhiệt độ nhiệt điện trở rất quan trọng vì độ nhạy cao, độ chính xác cao và khả năng thay thế lẫn nhau. Một ví dụ điển hình là mặt nạ phòng độc. Không khí đi vào phổi của bệnh nhân phải chính xác là 37 ° C, giống như nhiệt độ cơ thể. Một thiết bị cảm biến nhiệt độ sẽ phân tích nhiệt độ không khí và gửi tín hiệu đến mặt nạ phòng độc để điều chỉnh và bù khi cần thiết.

Trong nhà của chúng tôi, cảm biến nhiệt điện trở NTC có ở khắp mọi nơi trong lò vi sóng, lò nướng bánh, máy rửa chén, máy điều hòa không khí, máy sưởi cầm tay, máy giặt và máy sấy, chậu vệ sinh, bồn tắm nước nóng, tủ lạnh, ấm điện, một vài cái tên. Không có cảm biến nhiệt độ để xác định nhiệt, lò vi sóng dễ bị quá nóng. Tương tự với máy sưởi cầm tay, cũng sử dụng cảm biến, có thể có thể quá nóng và bắt đầu cháy .

Năng lượng xanh là một khu vực nơi việc sử dụng các đầu dò cảm biến nhiệt độ đang có những bước tiến lớn. Tua bin gió là một ví dụ tuyệt vời trong đó việc sử dụng đầu dò NTC là rất cần thiết. Tua bin gió ở các nước lạnh hơn hoặc môi trường dễ bị đóng băng. Một đầu dò nhiệt điện trở được sử dụng trên cánh quạt với hai dây dẫn rất dài điều chỉnh và cảm nhận nhiệt độ không khí để kiểm soát các hành động bật / tắt của lò sưởi của tuabin gió để cánh quạt không bị đóng băng. Nếu các lưỡi dao đóng băng, điều này tạo ra sự thiếu hiệu quả và làm cho toàn bộ thiết bị không thể hoạt động.

Làm thế nào để chọn và tích hợp các cụm đầu dò nhiệt điện trở vào các ứng dụng khác nhau

Tương tự như các ứng dụng không giới hạn yêu cầu lắp ráp đầu dò nhiệt điện trở NTC, do đó, tồn tại các phương thức vô tận để gắn kết chúng, tuân thủ chúng và áp dụng chúng. Một số tổ hợp thăm dò có thể trở nên rất tinh vi theo cách mà chúng được đặt và các phương thức mà chúng được gắn kết.

Khi nói về một đầu dò, điều này thực sự đề cập đến vỏ lắp ráp bằng kim loại hoặc nhựa bao gồm nhiệt điện trở hạt cho các ứng dụng và chức năng khác nhau. Các đầu dò này có đủ hình dạng, kích cỡ và tùy chọn lắp đặt. Một số đầu dò nhiệt điện trở NTC dài và hẹp với vỏ bằng thép không gỉ được sử dụng trong các phương tiện để đo nhiệt độ dầu hoặc nước. Các đầu dò cảm biến nhiệt độ khác tích hợp một ống ren được sử dụng trong động cơ hoặc thiết bị y tế để phát hiện và theo dõi nhiệt độ. Đầu dò có thiết kế có nắp vòng thường được sử dụng cùng với tản nhiệt hoặc pin lithium-ion.

Mỗi đầu dò cảm biến nhiệt độ nhiệt điện trở bắt đầu như một con chip sau đó được gói gọn trong thủy tinh hoặc epoxy. Tùy thuộc vào ứng dụng, nhiệt kế hạt này sau đó được đặt trong một vỏ kim loại hoặc nhựa được tùy chỉnh theo các yêu cầu rất cụ thể.

Khi được sử dụng với một ứng dụng như pin lithium-ion, đầu dò NTC có nắp vòng có thể dễ dàng gắn an toàn vào đầu cực pin. Bộ phận thăm dò này sau đó có thể theo dõi hiệu quả nhiệt độ pin để nó không tăng quá một mức độ nhất định.

Trong biểu đồ dưới đây, chúng tôi minh họa các nhiệt điện khác nhau và vỏ mà chúng tương thích.

Chỉ mục

Tìm kiếm:

Loại nhà ở

Vòng kim loại đóng hộp Lug

Thép không gỉ 304 Mẹo & Hex

Nhôm kim loại ren & Hex

Đầu dò lắp ráp với Epoxy

Thép không gỉ 304 Đóng ống kim loại

Hạt thủy tinh

Mô tả của thăm dò

Epoxy nhúng mạ điện trở nhiệt NTC trong chậu đồng tráng thiếc

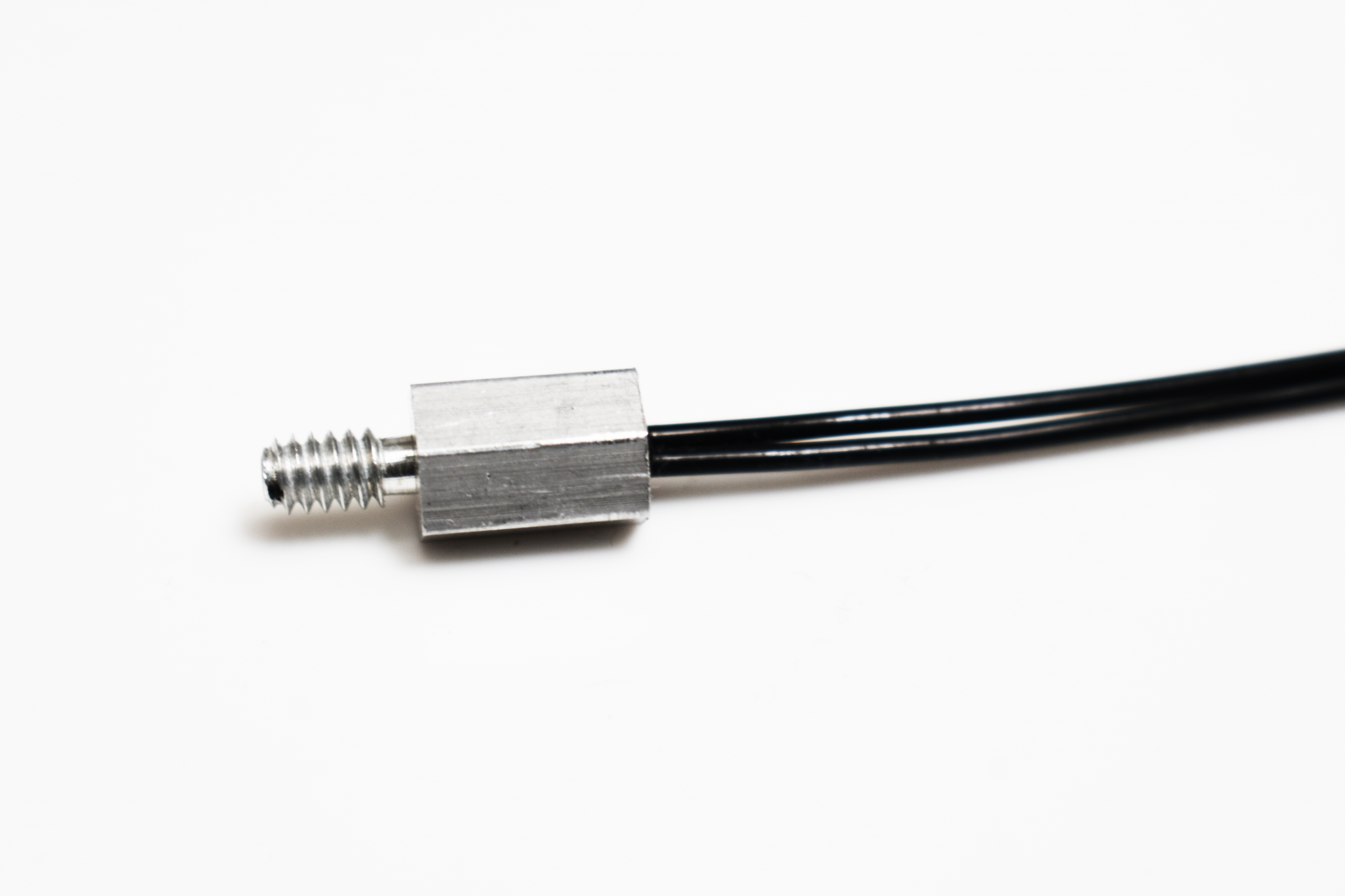

Nhiệt điện trở NTC trong chậu vít lục giác bằng nhôm với các sợi thẳng

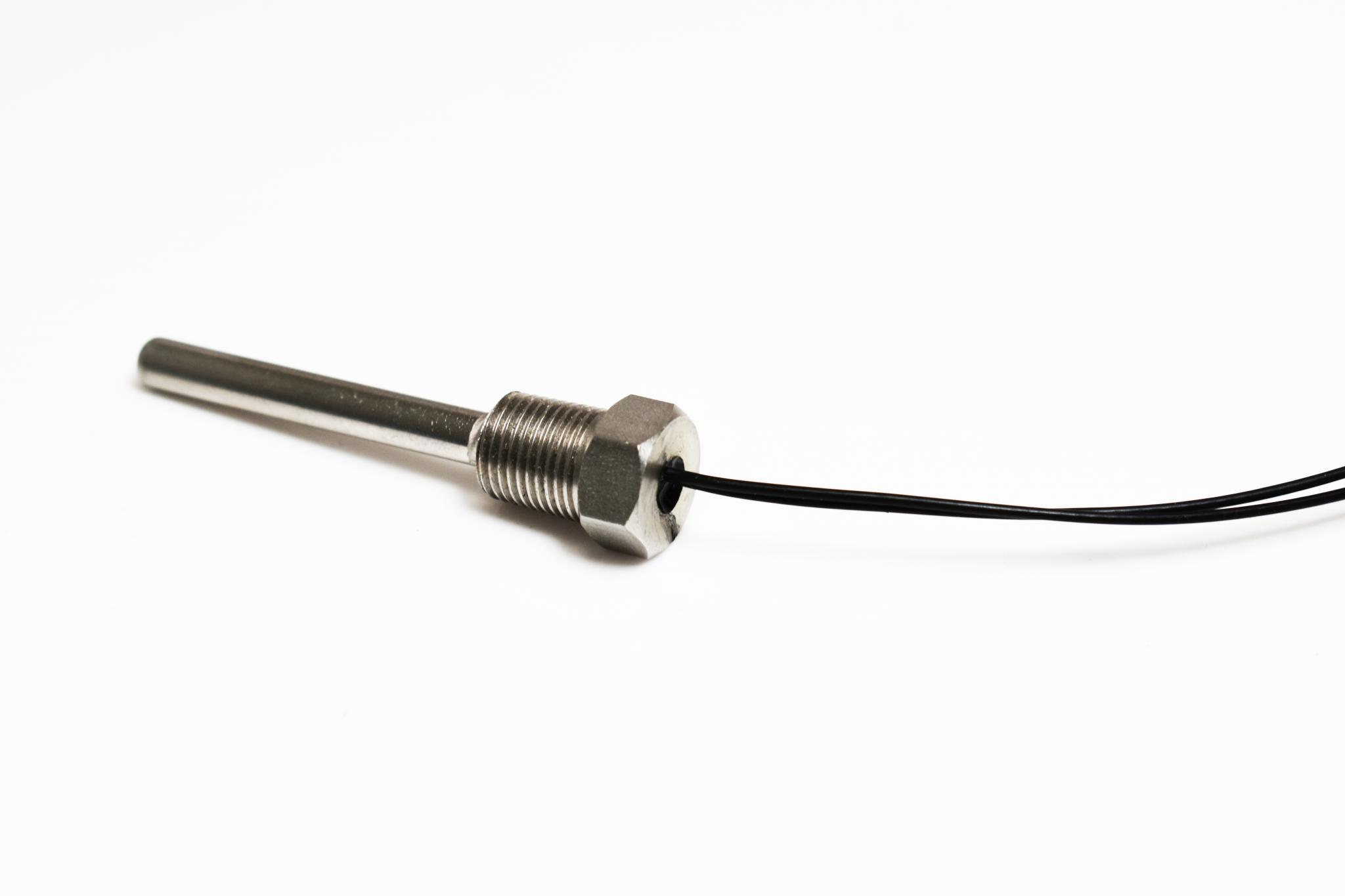

Nhiệt điện trở NTC trong chậu bằng thép không gỉ bền cho phép ống với vít lục giác hình nón

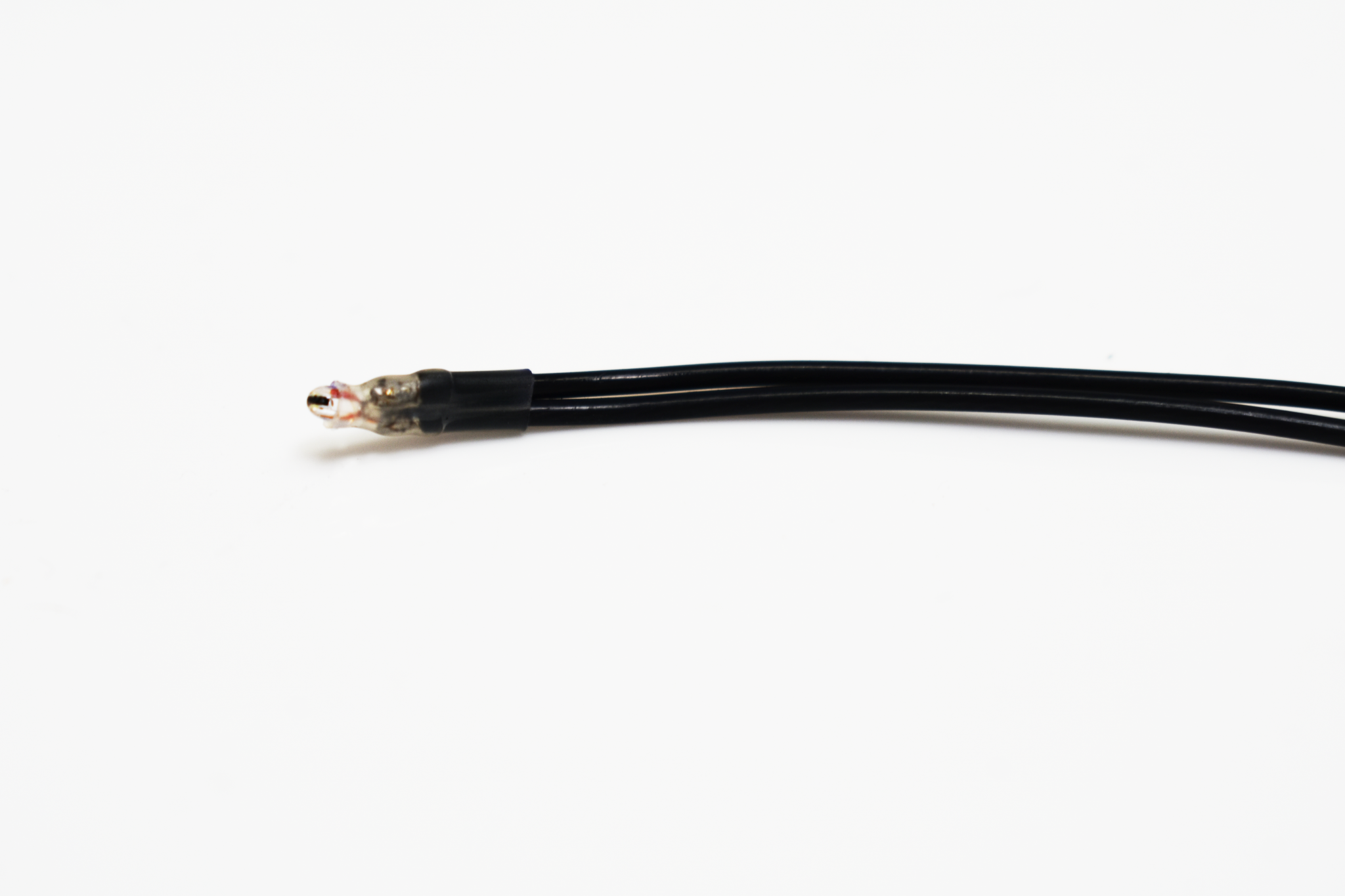

Epoxy nhúng NTC nhiệt điện hàn giữa các dây Teflon / PVC bọc

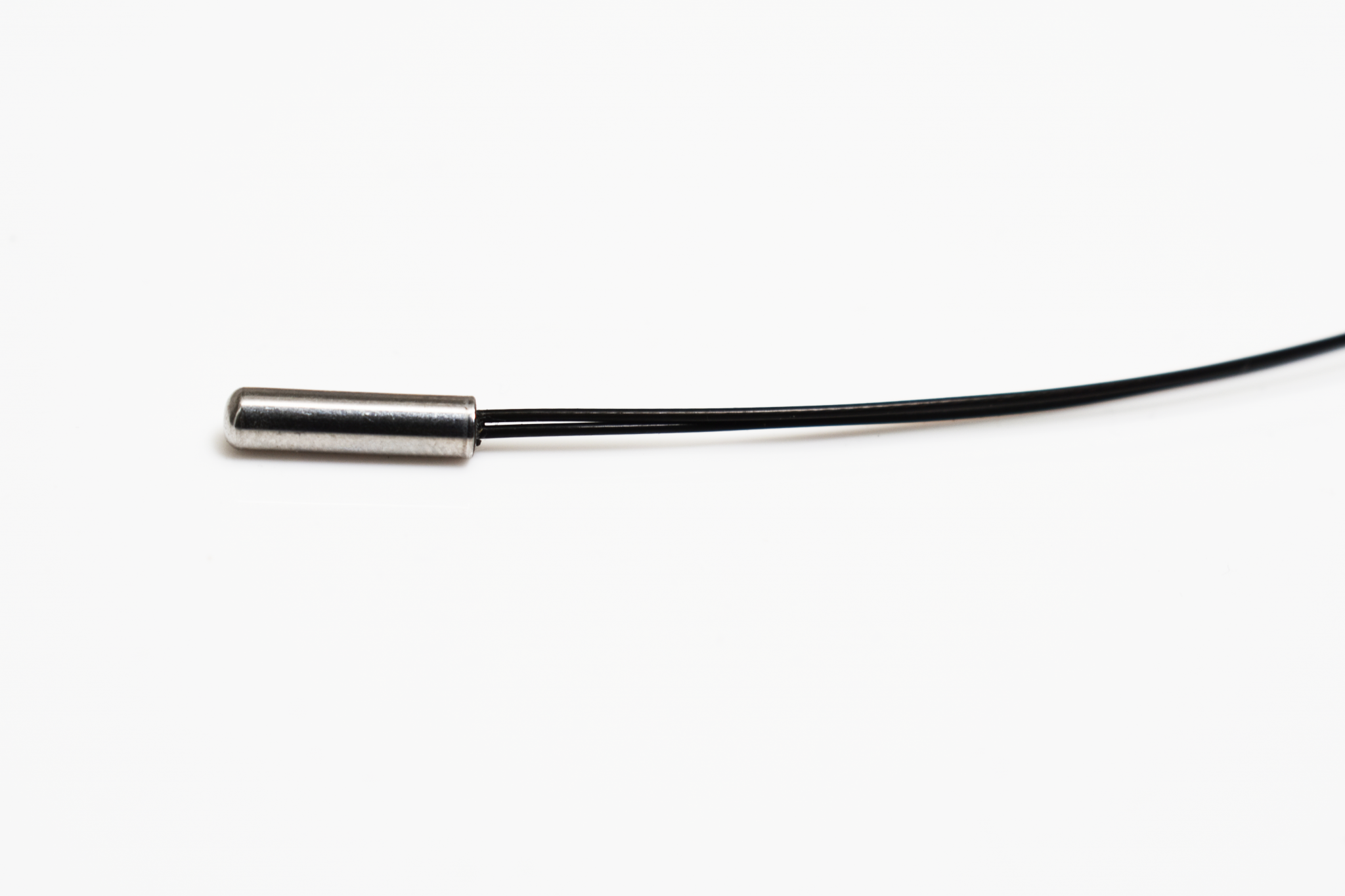

Nhiệt điện trở NTC bên trong ống hợp kim thép không gỉ bền và chứa đầy epoxy

Thủy tinh đóng gói hạt nhiệt điện trở với dây bọc Teflon
